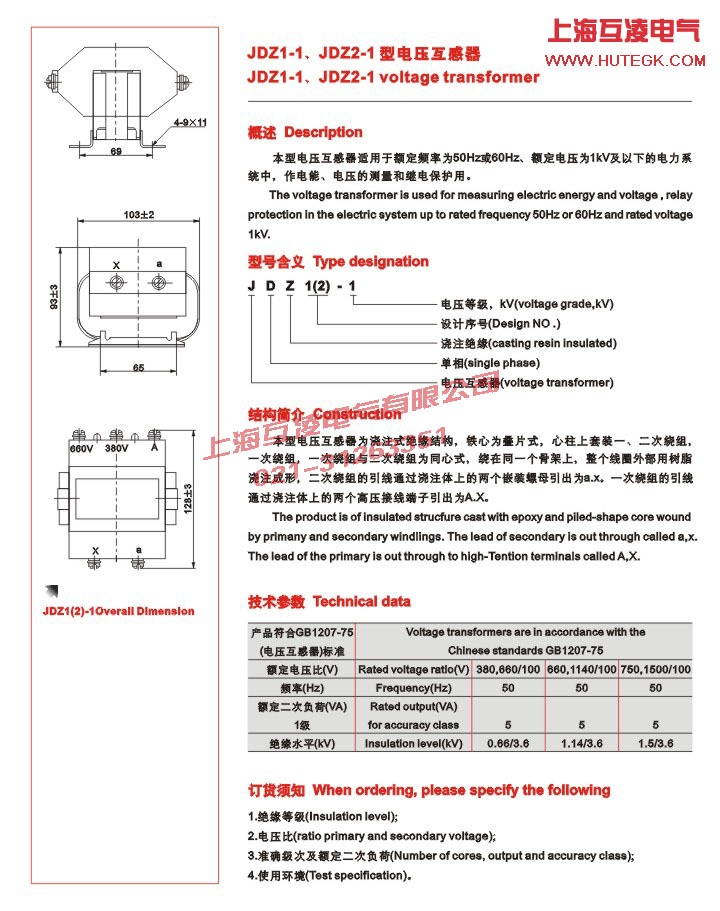

JDZ1-1電壓互感器

概述

JDZ1-1電壓互感器适用于額定頻率爲50Hz或60Hz、額定電壓爲1KV及以下的電力係統中，作電能、電壓的測量咊繼電保護用。

JDZ1-1型幹式電壓互感器結構

本係列産品爲澆注式絕緣結構，鐵心爲疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組爲同心式，繞在同一箇骨架上，整箇線圈外部用樹脂澆注成形，二次繞組的引線通過澆注體上的兩箇嵌裝螺母引出爲a.x，一次繞組的引線通過澆注體上的兩箇高壓接線端子引出爲A.X。

參數

1、産品标準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8 (滞後)；

3、本型互感器亦可于濕熱帶地區；

4、互感器承受工頻耐壓試驗：一次線圈對二次線圈及地爲 3kV，一次線圈對地爲3kV，持續時間1 min，無擊穿或閃絡現象。
