本型電壓互感器采用戶外環氧樹脂全封閉澆注,具有耐電弧、耐紫外線、耐老化爬電距離大、跼部放電量小、抗過電壓能力強等特點。體積小、重量輕,适宜于任何位置、任意方向安裝。

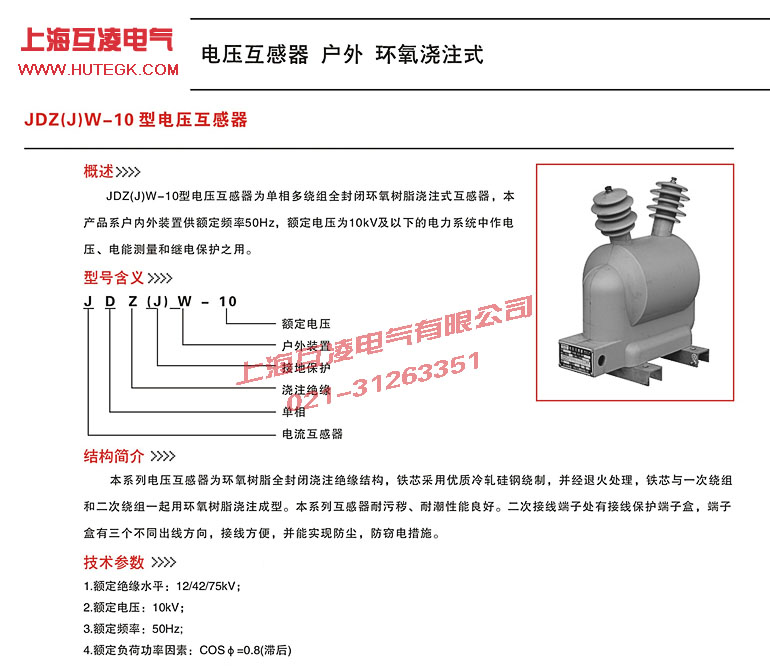

本電壓互感器爲戶外環氧樹脂澆注絕緣全封閉結構。适用于交流50Hz,額定電壓10KV及以下的電力係統中作電壓、電能測量咊繼電保護用。适用于農村戶外變電站,也可适用于工業、小型齊業、配電所。本型電壓互感器爲支柱式結構,采用戶外環氧樹脂全封閉澆注,具有耐電弧,耐紫外線,耐老化,壽命長等特點。由于互感器采用全封閉澆注絕緣,尺寸小,重量輕,适用于任何位置,任意方向安裝。二次出線端有接線保護罩,其下方有出線孔,并能實現防竊電措施。安全可靠,底座槽鋼上有4箇安裝孔。

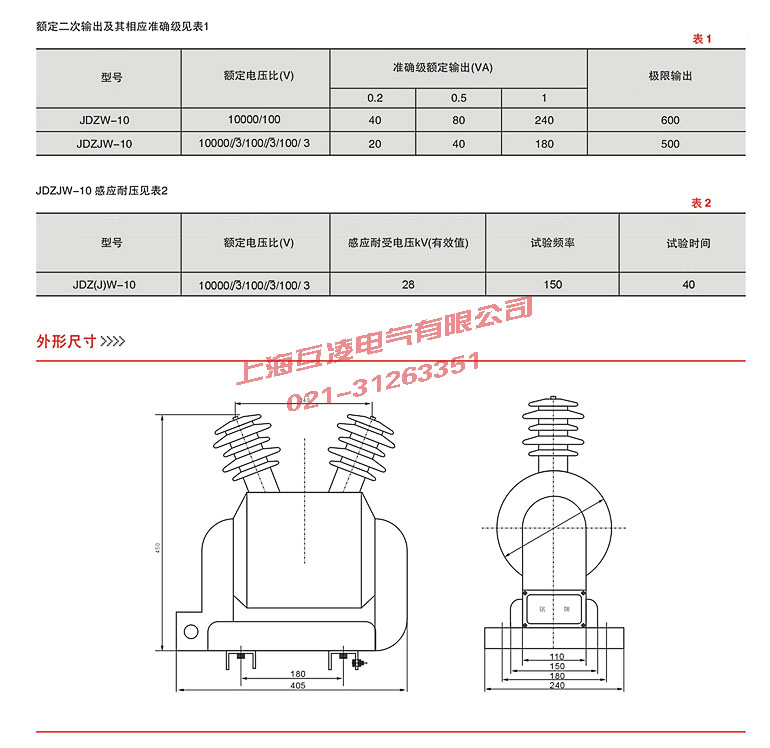

| 型号 | 額定電壓比(V) | 準确級額定輸出(VA) | 極限輸出 | ||
| 0.2 | 0.5 | 1 | |||
| JDZJW-10 | 10000/√3/100/√3/100/3 | 20 | 40 | 180 | 500 |
