JSZW-6B電壓互感器

使用條件

1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．

概述

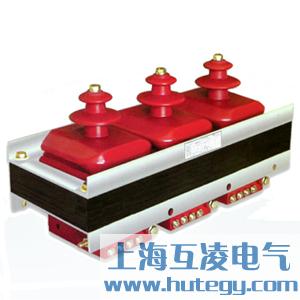

JSZW-6B電壓互感器爲三相、戶內、幹式産品，JSZW3-10爲Yo/Yo/［連接JSZW3-10F爲Yo/Yo/Yo/[連接。分别适用于額定頻率50H或60Hz,額定電壓爲10kV電力係統中作電能計量、電壓監控 咊繼電保護用。

結構簡介

該係列産品爲戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁矽鋼片，經退火處理。 JSZW3-10型電壓互感器在係統使用時，每組需三箇澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準确性咊保護的可靠功能。 JSZW3-10F型電壓互感器在係統使用時，每組需三箇澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準确性咊保護的可靠功能。
